Kodu > Tooted > Mikrokanalite pistikud > Mikrokanali reduktori pistik > HDPE redutseerija mikrokanali pistikud
Tootekirjeldus

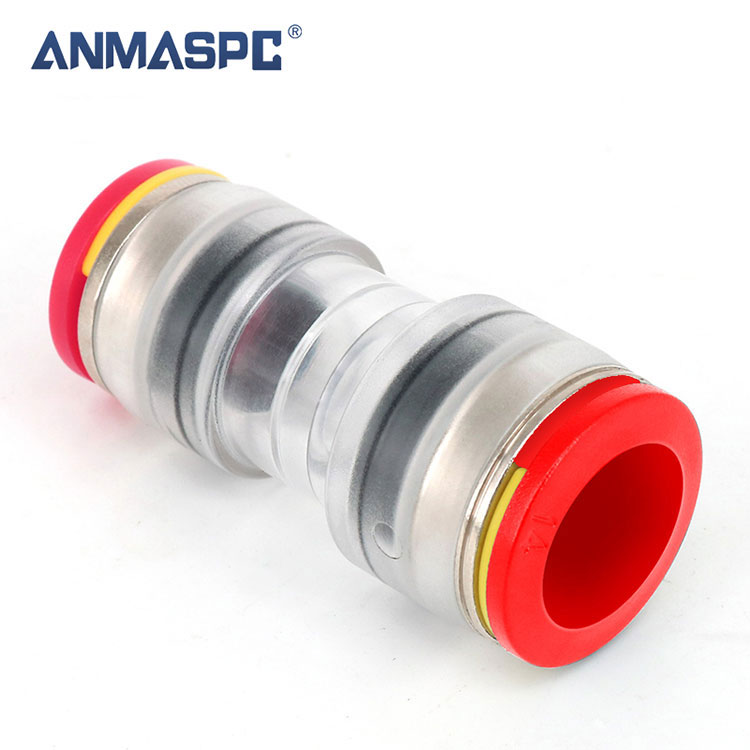

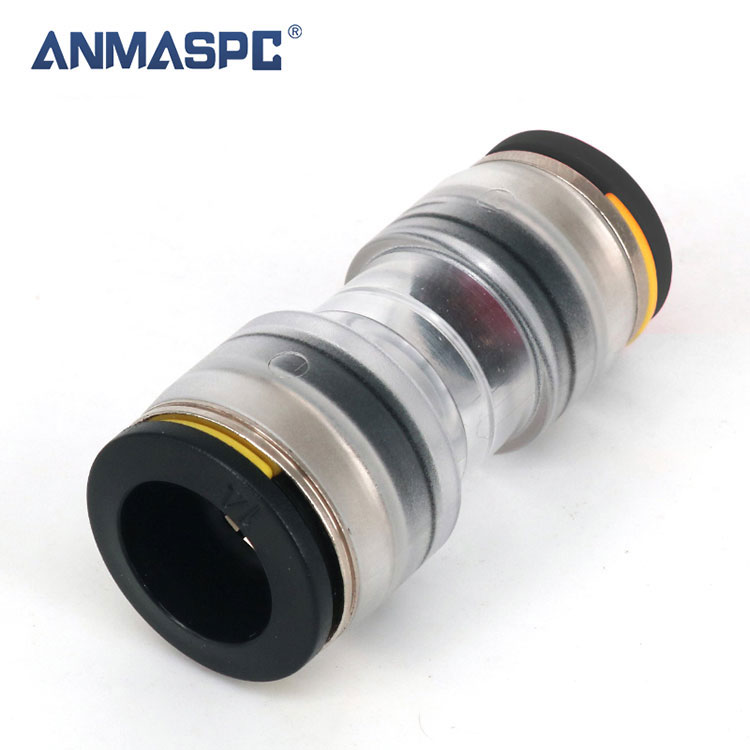

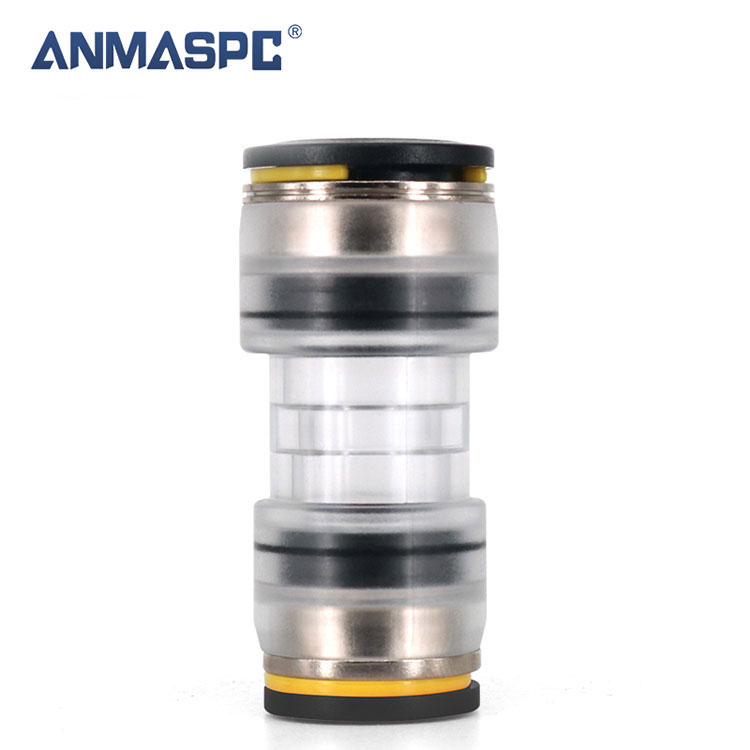

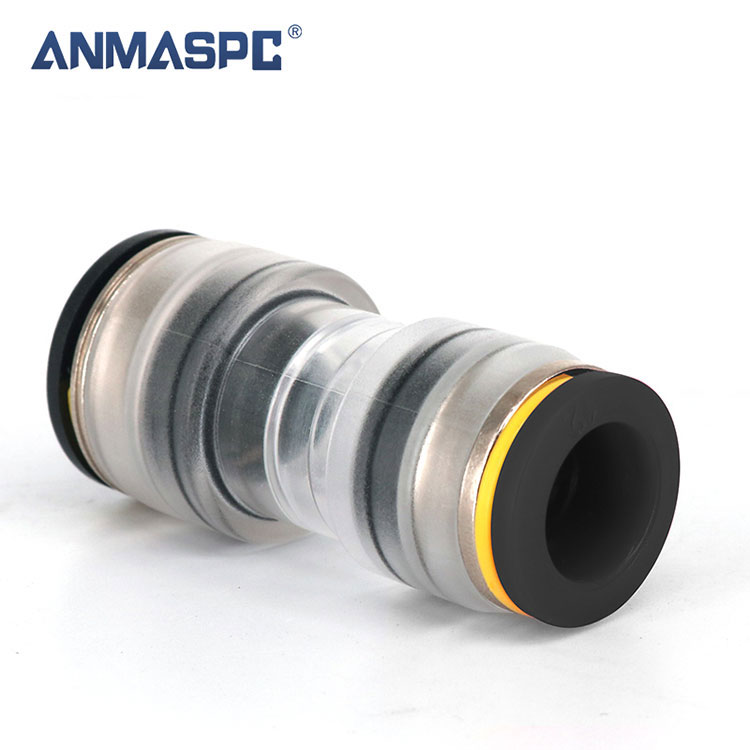

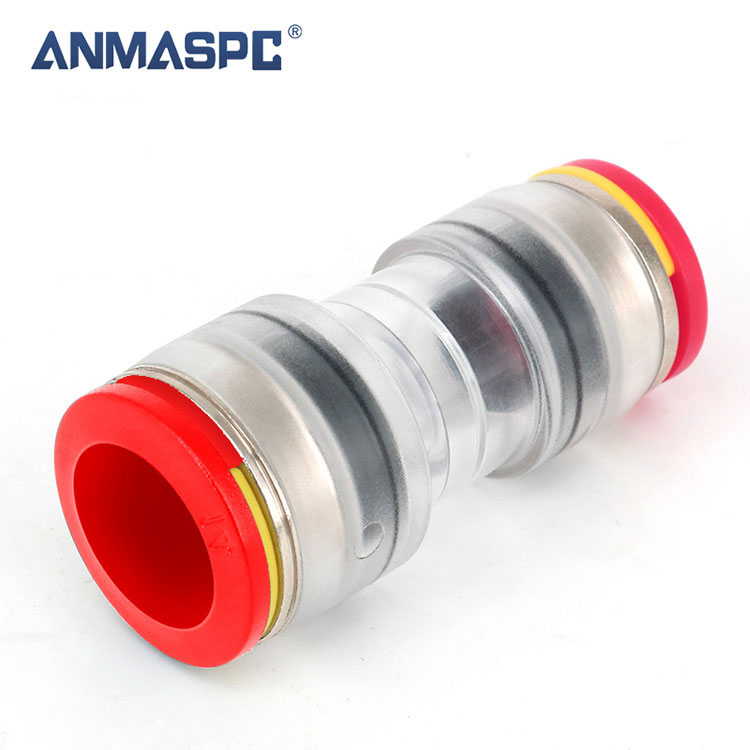

HDPE fiiberoptilised Push Fit reduktori mikrokanali pistikud
Vähendavad pistikud võimaldavad omavahel ühendada kaks erineva välisläbimõõduga mikrokanalit. Tavaliselt on see üleminekupunkt DB-lt DI-mikrokanalile, mis siseneb majja. Kui te ei leidnud endale sobivat suurust METALLIVABA või TUGEVUSE hulgast, valige üks neist.
PÕHIJOONED:
① Kaasas turvaklambrid
② Push-fit tehnoloogia
③ Töörõhk: max. 25 baari
Kirjeldus
|
|
Komponendid | |||
| 1 | Collet | POM | |||
| 2 | Lukustusklamber | POM | |||
| 3 | Kassett | TSINKISULAM | |||
| 4 | Luku küünis | SUS301/304 | |||
| 5 | Tugirõngas | POM | |||
| 6 | Tihendi rõngas | TEP | |||
| 7 | Keha | PC2807 | |||
| Fit Tube | |||||
| Materjalist toru | HDPE, PE, nailon. Polüuretaan | ||||
| Toru välisläbimõõt | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | ||||
| Tehniline parameeter | |||||
| Töötamine vedelikega | Õhk | ||||
| Tihedus | 0,15–0,8 MPa Lekke puudumine | ||||
| Tõmbe test | 400N | ||||
| Tõestus surve | 2,5 MPa | ||||
| Töörõhu vahemik | 0 ~ 1,6 MPa | ||||
| Ümbritsev temperatuur ja vedeliku temperatuur | -40-60 ℃ | ||||
| Paigaldustemperatuur | -10 ℃/+50 ℃ | ||||
| Soovitatav puhumistemperatuur | -15 ℃/+35 ℃ | ||||
| Kaitseaste | IP68 | ||||
| UV-kindel klass | F1 | ||||
| Sisestamisjõud | max 50N (5kg) | ||||
| Eluaeg: | 25 aastat | ||||
| Standardid: | EN 50411-2-8 | ||||
Artiklite tabel
| ANMASPC kood | Toru OD/ID | Toru OD/ID | Kitsenev auk |
| TPG5-3/2.1 | 5/3,5 | 3/2.1 | 3,5>2,1 |
| TPG5-4/2.8 | 5/3,5 | 4/2.8 | 3,5>2,8 |
| TPG7-3/2.1 | 7/5,5 | 3/2.1 | 5,5>2,1 |
| TPG7-4/2.8 | 7/5,5 | 4/2.8 | 5,5>2,8 |
| TPG7-5/3,5 | 7/5,5 | 5/3,5 | 5,5>3,5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
| TPG8-5/3,5 | 8/6 | 5/3,5 | 6>3.5 |
| TPG8-7/5.5 | 8/6 | 7/5,5 | 6>5,5 |
| TPG10-5/3,5 | 10/8 | 5/3,5 | 8>3.5 |
| TPG10-7/5,5 | 10/8 | 7/5,5 | 8>5,5 |
| TPG10-8/6 | 10/8 | 8/6 | 8>6 |
| TPG12-7/5.5 | 12/10 | 7/5,5 | 10>5,5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10>8 |
| TPG14-10/8 | 14/12 | 10/8 | 12>8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13>8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Üldmõõtmed
| Mudel | A | B | C | D | EÜ | ED | EA | EB | F |
| TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
Võta meiega ühendust
Kuumad sildid: HDPE reduktorite mikrokanalite pistikud, Hiina, tootjad, tarnijad, tehas, kohandatud, hulgimüük, kuum müük, pakkumine, konkurentsivõimeline hind, populaarne, saadaval
